DISPOSITIVI D'ILLUMINAZIONE: ET103

DISPOSITIVO D'ILLUMINAZIONE: ET103
RICHIEDI INFORMAZIONI SULL'ET103

"COLOR FOUNTAIN" INDICATORE DI TEMPERATURA DELL'ACQUA EROGATA
A MEZZO DI VARIAZIONE CROMATICA, ALIMENTAZIONE AUTONOMA A TURBINA


Il prodotto risulta essere un elemento compatto e monolitico.
É un componente da utilizzarsi in una bocca di rubinetto o doccetta predisposta per l'alloggiamento.

É composto al suo interno da:
• Una turbina assiale disposta sul condotto idraulico di acqua
iscelata.
• Un circuito elettronico integrante le sorgenti di luce, il cui compito
è quello di gestirne l'intensità e la miscelazione in funzione della
temperatura del liquido che la lambisce; è perciò definita una
specifica relazione tra temperatura e miscelazione delle sorgenti
di luce.
• Un aeratore che permette di realizzare il punto di incidenza tra
acqua aerata e le sorgenti di luce, al fine di creare un solido
virtuale illuminabile grazie alla presenza della miscela aria-acqua
(aerazione).
• La conduzione ottica del liquido aerato permette di intensificarne
il punto di contatto tanto da colorare l'acqua. Il concetto
fondamentale é che solo un flusso aerato può essere illuminato
radialmente.
• Un flusso laminare (ove l'aerazione non è presente) si comporta
come guida ottica non permettendo quindi l'illuminazione
dell'acqua.

Non esistono cablaggi e cavi elettrici che fuoriescono dal dispositivo e non vi sono batterie.
Il prodotto può essere inserito in una doccetta per miscelatore lavello prevista al suo interno di lavorazione appropriata oppure tale lavorazione può essere realizzata nel punto di inserimento dello stesso nella bocca del rubinetto.
Il componente può essere utilizzato liberamente non vincolando il costruttore del rubinetto a lavorazioni o post lavorazioni estreme (tipo resinatura), inoltre il fissaggio del color fountain è ottenuto mediante un semplice aeratore, ne consegue che il costruttore del rubinetto può utilizzare lo stesso corpo indipendentemente con COLOR FOUNTAIN oppure senza, poichè la sede di alloggiamento consente l'installazione di un comune aeratore da M24 x 1.

Essendo il prodotto un componente, questo può essere facilmente rimosso dal suo alloggiamento dall'utente finale senza rischi, al fine di effettuare la pulizia straordinaria.

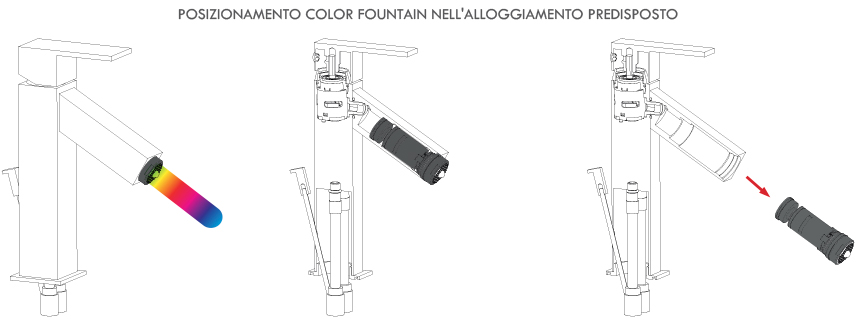

POSIZIONAMENTO DISPOSITIVO D'ILLUMINAZIONE NEL MOSCELATORE

CARATTERISTICHE TECNICHE:

• Alimentazione: autonoma a turbina, pertanto non necessita di
batterie o collegamenti alla corrente elettrica; solo il flusso
d'acqua è necessario per attivare il prodotto.
• Indicatore di temperatura dell'acqua erogata a mezzo luce
colorata.
• Sensore termometrico.
• Al raggiungimento di circa 44° C segnala con il colore rosso
l'acqua estremamente calda.
• Altissima intensità di luce generata.
• Filtro in ingresso per proteggere il generatore elettrico da
impurità solide.
• I componenti elettronici sono sigillati con mescola elastomerica
impermeabile.
• Accensione con portata minima di 2,5 l/min.
• L'intensità della luce emessa non è dipendente dalla quantità
di acqua che passa attraverso il prodotto.
• La rumorosità è limitata grazie all'utilizzo di un particolare
dispositivo meccanico.

Temperatura d'esercizio: 5 °C → 65 °C
Pressione: Max: 10 Bar
Pressione Suggerita: 5 Bar
Protezione Elettrica per Temperature: 65 °C → 85 °C

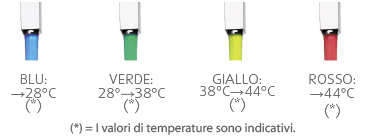

TEMPERATURE COLOR

PRODOTTI DISPONIBILI:

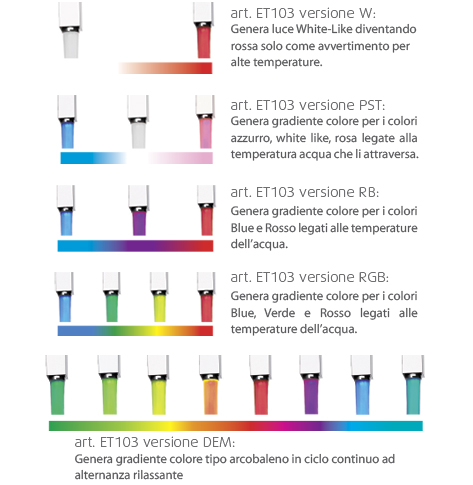

COMBINAZIONE COLOR
