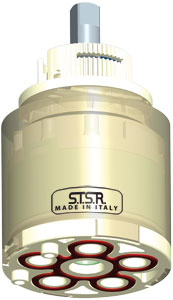

DEVIATORE Ø48 A 5 VIE HYDROSTOP DIVERTER 5

ST260

DEVIATORE 5 VIE
DI TIPO CHIUSO Ø48
CON REGOLAZIONE
E CHIUSURA DEL FLUSSO

CARATTERISTICHE TECNICHE

• Deviatore di tipo chiuso

• Uscite 5 vie
• Ø 48 mm
• Angolo di apertura della leva 25° (0°-25°)

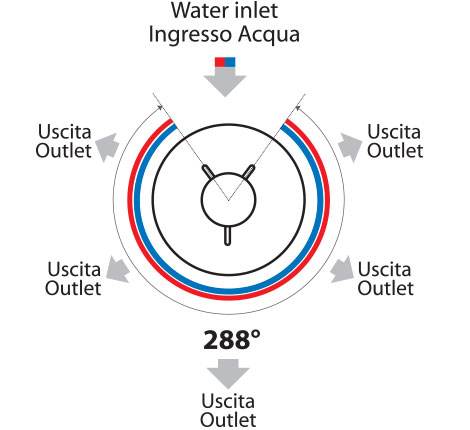

• Rotazione totale della leva 288° (+ chiusura del flusso,
• 72+72+72+72)

• Temperatura di utilizzo raccomandata da 15° C a 65° C

• Ingresso dell'acqua dal fondo

• Uscita dell'acqua dal fondo
• Indicatore sonoro della posizione

• Sistema idraulico di tenuta dell'acqua
• Serraggio della ghiera 10 Nm

I dati relativi a portata e rumore con le varie resistenze sono da
misurare di volta in volta con il rubinetto in cui la cartuccia deve essere installata.

OPTIONALS

• Attacco maniglia personalizzabile
• Adattatore per fissaggio maniglia con quadro da 10x10,4 mm
• Limitatore di rotazione/uscite
• Versione senza chiusura del flusso

RACCOMANDAZIONI

In funzione del tipo di applicazione verificare la necessità di utilizzo delle valvole antiritorno.

Caratteristiche dimensionali, dati tecnici ed optionals possono variare senza preavviso poichè STSR svolge un attività costante di ricerca, evoluzione ed adeguamento ai requisiti normativi dei propri prodotti.
